服務(wù)熱線：182-2185-4021
在線留言
|
• 腔室內(nèi)的高度大氣控制焊接
由于鉭，鈮，鈦和鋯是非?；顫姷慕饘伲虼嗽诖髿庵械暮附訒l(fā)生由大氣氣體引起的污染，并且不能形成良好的焊接結(jié)構(gòu)。ULVAC將所有的高熔點活性金屬的焊接，都在高度大氣控制的惰性氣體置換腔室中進行，或者通過電子束焊接來制造質(zhì)量極好且無污染的焊接結(jié)構(gòu)。
• 焊接后的特性控制
為了控制污染，在鉭硬度的情況下，基材＋ 40HV 以內(nèi)、O，N增加量在100ppm以內(nèi)。

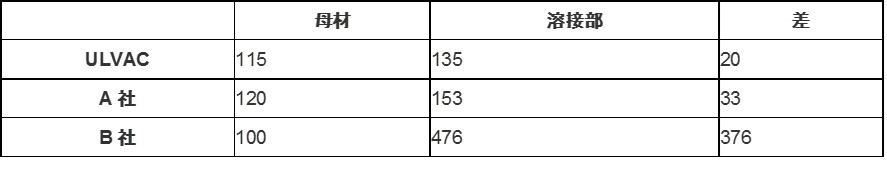

• 鉭焊接部位的比較
【硬度】社內(nèi)控制值：基材+ 40 HV
(単位: HV)

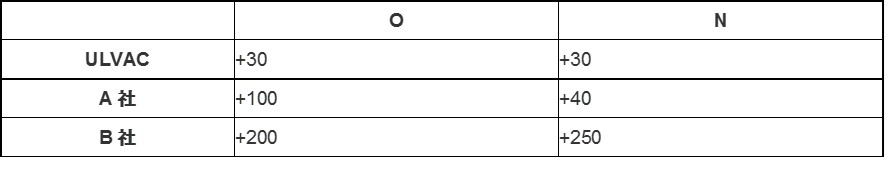

• 【分析】
社內(nèi)管理値: O, N = 母材 + 100 ppm 社內(nèi)控制值：O, N = 基材 + 100 ppm
(単位: ppm)
• 材料特性
由于ULVAC的鉭材料在自已工廠的進行“溶解”→“壓制”→“焊接”，因此公開接受以下數(shù)值。

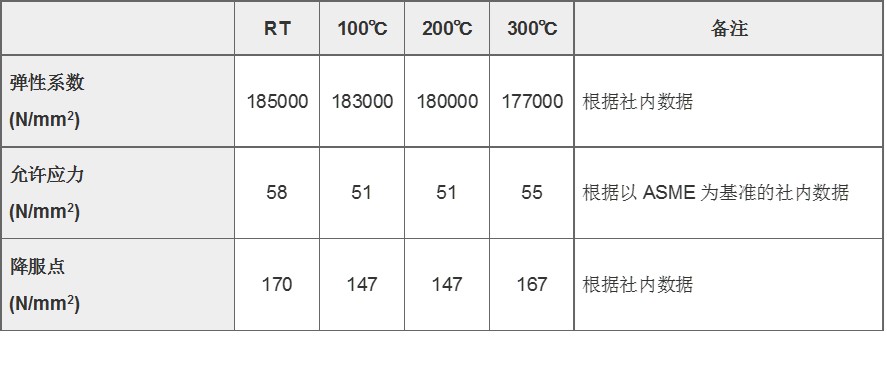

【Ta】
* ASME:American Society of Mechanical Engineers

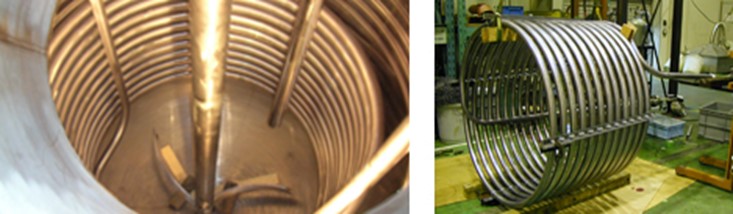

• 線圈式熱交換器
Ta線圈：Φ48.6mm × t1.5
使用環(huán)境：220℃ 0.74MPa

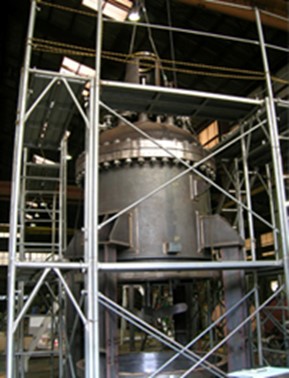

第一種壓力容器Φ1500mm × 2500L
